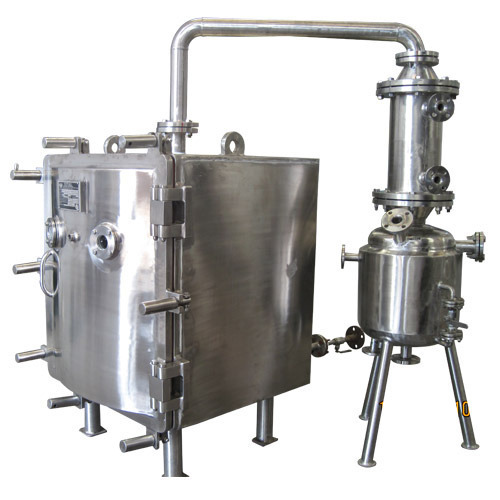

真空托盘烘干机

真空盘式干燥机适用于化工、染料、医药、食品、颜料等工业生产过程中加热和干燥必不可少的部分，适用于高温下易变质的热敏材料的干燥。它消除了干燥材料的结构损伤。

物体的横截面可以是圆柱形或矩形。通过热水、蒸汽或热流体的控制循环，加热架子和车身（车身以防止内部冷凝）。真空通过大直径管道吸入，以最大限度地减少压降并产生最小的工作压力。旋转式和静态式干燥机都可以配备以下可选辅助设备。

应用

VTD - 真空托盘干燥器用于在真空干燥和干燥材料下加热和干燥材料，由于毒性高，性质，热敏。真空托盘干燥器用于API制药，草药，化学品和食品。

真空盘式干燥机是一种静态式干燥机，用于各行业在真空环境下干燥对温度敏感的物料以及医药及相关产品。它使产品的水分完全干燥和蒸发。我们在Bhagwati制药公司是生产真空托盘干燥机。这个真空盘式干燥机根据客户要求定制，每批可提供6到96个托盘。

它们适用于各种用途，包括制药、草药、化工和食品。

考虑到真空条件，真空盘式干燥机的工作原理是传导。有几个架子放在下面的产品。顶部搁架提供适当的加热，有助于防止干燥粉末逸出到溶剂萃取系统中。隔板放在架子之间。它包含一个入口和出口喷嘴，两个喷嘴都通过自己的喷嘴连接到自己的集管上

真空托盘干燥机的优点：

高效热敏



• 容器内物料的干燥


• 比标准干燥器更低的干燥温度


• 由于表面积大，干燥速度更快


• 与普通烘干机相比，相对干燥的水分更大


• 提供高品质的干燥材料


• 不锈钢结构（SS 316L / 316/304）


• 可拆卸空心垫式加热架


• 专用循环系统和流体加热


• 热效率范围-60%至80%


• 提供阀体上的防爆孔/爆破片和阀体上的验证孔


• 配有真空破坏阀的腔室


• 对室内门的定性互锁


• 均匀加热流量


• 品牌浸没加热器


• 安装在铰链上的重型MS/SS门


• 适用于大型车型-单门和双门


• 完整的自动化W / PLC控件（可选）



技术规范

真空托盘干燥机–VTD

托盘数量	3.	6.	12	24	36	48	96
容量（Kg）	3-5	12-18	25-35	50-75	75-100	100-150	200-300
托盘体积（单位：Ltrs）/容量（单位：Kg）	5/1-1.5	10/2-3	10/2-3	10/2-3	10/2-3	10/2-3	10/2-3
托盘尺寸：长宽高（mm）	406x406x31	812x406x31.	812x406x31.	812x406x31.	812x406x31.	812x406x31.	812x406x31.
加热架数量	4.	7.	7.	9	13	17	17
货架尺寸（mm）	430x430毫米	430 X835个	835x835个	835x1259.	835x1250	835x1250	1250x1650
架子之间的距离（mm）	100.	100.	100.	100.	100.	100.	100.
托盘在每一个自我上	1.	1.	2.	3.	3.	3.	6.
冷凝器	0.2m2.	0.5平方米	0.75平方米	1平方米	1.5m2.	2平方米	3m2.
接收者	10ltrs.	25 LTRS.	50公升	75升	100 LTR	150公升	250 LTRS.
高压配水管	1½“	1½“	1½“	1½“	1½“	1½“	2”
门垫片（硅）	16mmSQ	16mmSQ	16mmSQ	16mmSQ	16mmSQ	16mmSQ	16mmSQ
门螺栓数量（Φ40）	4.	6.	8.	10	12	12	14
设计温度：1500℃，测试：真空烘干机架子是 组装条件下水压试验5 Kg/Cm2。对真空室进行全真空测试。




我们提供的期权期货：





• 安装在不锈钢S316小车和外部小车上的可移动加热架单元系统应为SS304。


• 冷凝器和接收器采用316不锈钢，而不是304不锈钢。


• Limpet线圈上的真空室


• 真空室外表面除门外的绝缘层。绝缘层被密封和覆盖
  可拆卸SS 304面板


• 沿阀体/真空室法兰的踢脚板/墙板


• 蒸汽加热热水系统与罐（绝缘），不锈钢304蒸汽散热器和电加热器，
  泵与FLP电机和控制循环。
